UMBRA H1N80-20B6 umbra丝杠
扫码获取价格库存技术资料
- 品牌: umbra丝杠是什么牌子
- 分类: H1N系列(直径06-160)
- 类型:
- 属性: UMBRA H1N80-20B6 umbra丝杠，-UMBRA H1N80-20B6 umbra丝杠-UMBRA H1N80-20B6 UMBRA Groub丝杆 一、超越光影，深入理解丝杆技术 UMBRA H1N80-20B6 umbra是什么牌子丝杆 二、应用领域及案例分析 UMBRA H1N80-20B6 umbra 丝杠精度等级 umbra丝杠主要由丝杠、螺母、轴承和支撑座等部分组成。丝杠与螺母通过精密配合连接，当驱动装置带动丝杠旋转时，丝杠与螺母之间产生相对线性运动。轴承的作用是支撑丝杠-UMBRA H1N80-20B6 umbra丝杠--UMBRA H1N80-20B6 umbra丝杠-

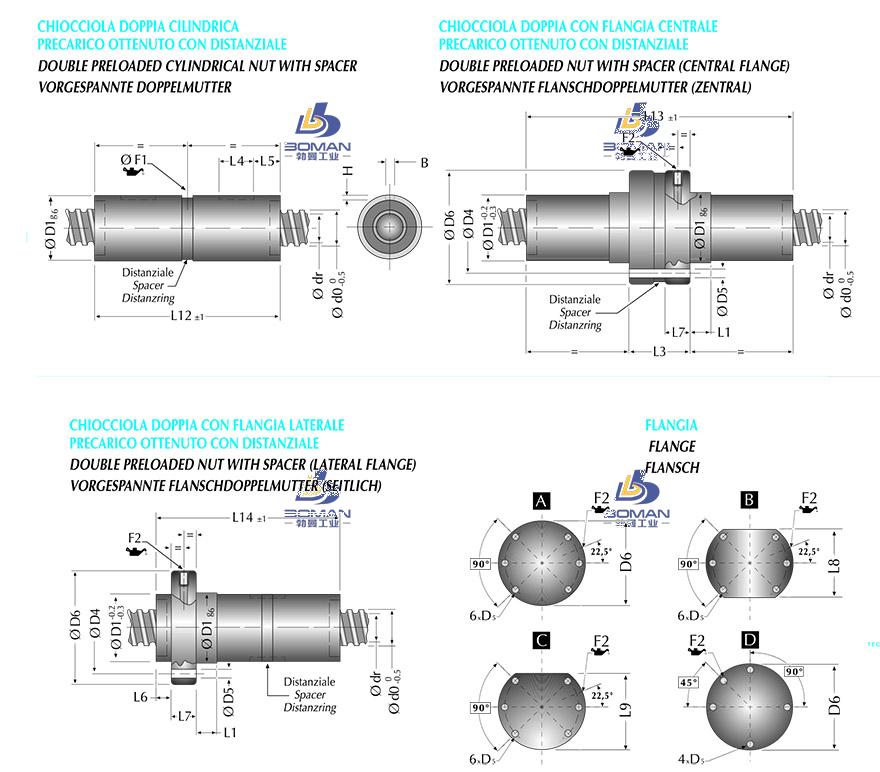

UMBRA H1N80-20B6 umbra丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 80 |
|
| 导程 | 20 |
|
| 丝杠轴底径 | 70.6 |
|
| 滚珠节圆直径 | ||
| 钢球直径 | 11.113 |
|
| 精度等级 | ||
| 螺母直径 | 125 |
|
| 法兰直径 | 165 |
|
| 螺母长度 | 214 |
|
| 螺母安装 | PCD | 153 |
| 额定动负载 | CaN | 344600 |
| 额定静负载 | C0aN | 329900 |
| 有效圈数 | 6 |
|
| 法兰盘宽度 | 25 |
|
| 法兰安装孔通孔直径 | 13,5 |
|
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm | 1863 |
UMBRA H1N80-20B6 umbra丝杠此型号部分数据来源于NSK W5009SA-2Z-C5Z10 丝杠使用中常见问题解答
